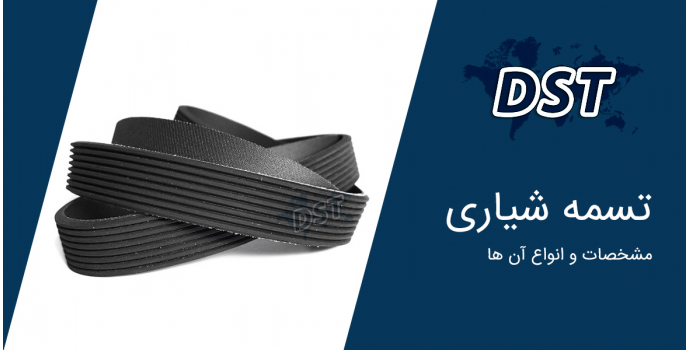

تسمه شیاری

تسمه های شیاری صنعتی مانند زنجیر و چرخ دنده ها ابزاری برای انتقال نیرو هستند. با اینکه از لحاظ سطح مقاومت از آن ها پایین ترند اما قدرت حرکتی بالایی داشته و صدای کمتری تولید می کند. از همین رو مورد توجه صنایع مختلفی قرار گرفته است. علت نامگذاری این تسمه را می توان شیارهای طولانی متعددی دانست که روی آن قرار گرفته و موجب افزایش انعطاف تسمه می شوند. قدرت انعطاف این تسمه ها را می توان ترکیب انعطاف پذیری تسمه های تخت و شکل دانست. در ادامه به جزئیات بیشتری از این تسمه ها می پردازیم.

تسمه های شیاری صنعتی به چه تسمه هایی گفته می شود؟

شیارهای موجود بر روی این تسمه ها، به صورت وی شکل و موازی قرار گرفته اند. تسمه های شیاری صنعتی مزایا و تنوع زیادی دارند که با قابلیت الاستیک نیر تولید می شوند.

از این تسمه ها در پولی های کوچک و با سرعت دوران بالا استفاده می شود. با توجه به تقاضای بالا برای این تسمه ها در صنایع مختلف، انواع مختلفی از آن تولید شده است که در بخش های بعدی به آن می پردازیم.

تسمه های شیاری که به نام تسمه های شیاری V شکل نیز شناخته می شوند در برابر تغییرات حرارتی و روغن مقاوم بوده و ضد الکتریسیته ساکن می باشد.

تسمه های شیاری شامل تعدادی از شیارهای V شکل طولی هستند که درکناریک دیگر قرار گرفته و تشکیل یک تسمه را میدهند.

شکل V این تسمه ها ازیک ترکیب خاص لاستیک به اضافه الیاف مخصوصی می باشند که مقاومت بالایی را ایجاد می کند.

ویژگی تسمه های شیاری

قطعا این حجم از محبوبیت و طرفداری از تسمه های شیاری صنعتی بی دلیل نیست. این تسمه ها ویژگی های مثبتی دارند که می تواند مورد توجه قرار گرفتن آن ها را توجیه سازد:

• قابل استفاده در سرعت های بالا
• بی صدا بودن
• قابل استفاده برای پولی های با قطر کم
• طول عمر مفید
• مقاوم در برابر حرارت وروغن
• قدرت تحمل اضافه بار و شوک های لحظه ای
• بدون لرزش یا لرزش کم حین دوران
• ثبات از لحاظ ابعادی
• قابل استفاده در مسیرهای مارپیچ به دلیل توانایی خمیدگی بالا

از دیگر ویژگی های این تسمه ها می توان گفت که حین کار خنک تر است. چرا؟ زیرا اگر چندین بار هم تسمه های شیاری را خم کنیم، برای اصطکاک داخلی انرژی کمی مصرف می کنند. به علاوه با افزایش حرارت نیر راندمان آن ها دچار اختلال نمی شود.

تسمه های شیاری چه کاربردهایی دارند؟

تسمه های شیاری می توانند جایگزین انواع تسمه های سنتی رایج شده که به طور قابل ملاحظه ای هزینه عملیاتی را کاهش میدهند.

مشخصه دیگر تسمه های شیاری ,عملکرد سبک و بدون لرزش آنها و عمر طولانی شان است.ارتفاع کوتاه این نوع تسمه باعث انعطاف پذیری بیشتر گشته و امکان استفاده

درکار کردهای پرپیچ و خم را به آنها می دهد.

این تسمه ها در صنایع مختلفی کاربرد دارند که عبارتند از:

• آسانسورسازی
• مواد دارویی و غذایی
• نفت و گاز
• رباتیک
• کشاورزی
• خودروسازی
• لاستیک سازی
• صنایع ورزشی
• صنعت مربوط به سرامیک، سنگ و شیشه
• صنعت چوب و نساجی
• ماشین آلات و ابزار
• صنعت چاپ و کاغذ

جنس تسمه های شیاری صنعتی از چیست؟

ترکیبات تسمه های شیاری صنعتی را می توان شامل الیاف مصنوعی و مواد لاستیکی Compound Rubber دانست که به اختصار CR نیز گفته می شود. این ترکیب در مقابل سایندگی مقاومت بالایی دارد.

با انواع تسمه های شیاری بیشتر آشنا شوید

تسمه های شیاری از لحاظ نوع پروفیل و سایز به چند نوع تقسیم می شوند.

• PH
• PJ
• PK
• PL
• PM
• PTB2

تسمه های PH و PJ دارای خاصیت کشسانی هستند. این ویژگی نیز به دلیل نوع الیافی است که در ساختار آن ها به کار رفته که از جنس پلی آمید می باشد.

تسمه های شیاری با پروفیل PH

این نوع از تسمه ها به صورت اینچی و متریک شماره گذاری می شوند. به این صورت که:

شماره گذاری متریک = حروف PH + طول تسمه به میلی متر

شماره گذاری اینچی = حرف H + طول تسمه به اینچ

از موارد کاربرد این پروفیل می توان به تجهیزات پزشکی، لوازم خانگی، ماشین آلات، نوار نقاله های کوچک و ... اشاره کرد.

تسمه های شیاری با پروفیل PJ

شماره گذاری این پروفیل نیز به صورت متریکی و اینچی انجام می شود. نحوه نام گذاری آن مانند پروفیل قبلی است با این تفاوت که در نام گذاری متریکی از حروف PJ و در نام گذاری اینچی از حرف J استفاده می شود.

کاربردهایی که برای این پروفیل می توان در نظر گرفت عبارتند از ساخت درب های اتوماتیک، آسانسور، لباسشویی های خانگی، کمپرسورهای کوچک، میکسر سیمان، ابزارآلات ریز و ... .

تسمه های شیاری با پروفیل PK

در نام گذاری متریک این پروفیل مشابه دو مورد قبلی از حروفدر نام گذاری متریک این پروفیل مشابه دو مورد قبلی از حروف PK و در نام گذاری اینچی از حرف K استفاده می شود.

کاربردهای تسمه های شیاری از نوع پروفیل PK عبارتند از اره بتنی و چوبی، ماشین لباسشویی صنعتی، صنعت خودروسازی، پنکه و ... .

تسمه های شیاری با پروفیل PL

در نام گذاری متریک این پروفیل از حروف PL و در نام گذاری اینچی از حرف L استفاده می شود.

از موارد کاربرد این پروفیل نیز می توان به ماشین لباسشویی صنعتی، پله برقی و کمپرسورهای بالای 30 کیلو وات اشاره کرد

تسمه های شیاری با پروفیل PM

در نام گذاری اینچی این پروفیل ها از حرف M و در نام گذاری متریکی از حروف PM استفاده می شود.

صنایع و ابزاری که در آن ها از این پروفیل استفاده می شود ماشین آلات کشاورزی، صنعت کاغذ و برای برش نیشکر است.

تسمه های شیاری با پروفیل PTB2

در نام گذاری این تسمه به صورت متریک از حروف PTB2 و در شماره گذاری اینچی از حروف TB2 استفاده می شود.

این تسمه تفاوتی با سایرین دارد و آن هم جنس تسمه است. جنس این تسمه ها پلی اورتان است و از کاربردهای آن می توان به محصولات پروتئینی و اسلایسرها اشاره کرد.

دو نوع ساخت متفاوت برای کاربردهای خودرویی وجود دارد:

1-PK=نوع تسمه یک طرف شیار   2-DK=نوع تسمه دو طرف شیار

PK بدون پارچه برای فولیهای بدون لرزش طراحی شده که دربرارروغن ,گرما وخوردگی مقاوم است تاعمرشان طولانی شود.

تسمه های  PK EPDM دارای کیفیت بسیاربالاترندکه دربرابر گرما و سرما توانایی عملکرد برتری را داراهستند.این تسمه هابرای وسائط نقلیه ای با قدرت و استمرار بالا استفاده میشوند.

راهنمای خواندن شماره گذاری های تسمه های شیاری صنعتی

در مورد شماره گذاری تسمه ها بر اساس متریک و اینچ صحبت کردیم که چگونه است. اما با یک مثال می خواهیم این موضوع را شفاف سازی نماییم.

این کد مندرج بر روی تسمه را در نظر بگیرید:

PK16656

در این شماره می توان تعداد شیارهای تسمه، نوع پروفیل و طول تسمه را دریافت. نوع شیار که مشخصا PK است. طول تسمه 1665 میلی متر و تعداد شیارها 6 است.

بنابراین ساختار شماره گذاری تسمه ها را می توان به این صورت بیان کرد:

تعداد شیارها + طول تسمه + نوع پروفیل

2 روش تولید تسمه های شیاری صنعتی

برای تولید تسمه های شیاری دو روش به صورت کلی وجود دارد.>

روش اول: مواد به صورت خام در قالب های مشخص و شیارداری ریخته می شود. سپس فرآیند پخت انجام می گیرد و پس از اتمام، می توان تسمه را به صورت یک تکه از قالب جدا کرد. یک طرف تسمه، شیاردار و طرف دیگر صاف است که قسمت پشت تسمه محسوب می شود. به منطور اینکه ضخامت تسمه به حالت استاندارد برسد قسمت پشتی آن یعنی همان بخش صاف، پولیش زده می شود تا کارایی لازم را نیز داشته باشد.

روش دوم: در این روش برخلاف روش اول، از قالب ساده و بدون شیار استفاده می شود. مواد لاستیکی داخل قالب ریخته می شود. سپس برای ایجاد شیارها روی تسمه از یک دستگاه سنگ زنی استفاده می گردد.

تسمه های صنعتی شیاری چه مزایایی دارند؟

تا اینجای مطلب باید تا حدودی با مزایای تسمه های شیاری صنعتی آشنا شده باشید. اما اگر بخواهیم کامل تر بگوییم باید به موارد زیر اشاره کنیم:

• انعطاف پذیری بالا
• ضد الکتریسیته بودن
• تنوع در گام و سایز
• مقاوم در برابر پوسیدگی و اکسیده شدن
• توان و انتقال قدرت بالا
• تحمل بالا در برابر حرارت و رطوبت
• طول عمر مناسب
• به صرفه از لحاظ اقتصادی

طول عمر تسمه های شیاری چقدر است؟ چگونه می توان آن را افزایش داد؟

اگر در مقایسه با زنجیرها بخواهیم بگوییم، با توجه به تفاوت جنس این دو، طبیعی است که تسمه با جنس لاستیک طول عمر کمتری داشته باشد و سریع تر زمان تعویض آن سر برسد.

اما فقط جنس آن نیست که در طول عمر تاثیرگذار است. بلکه استفاده بیش از حد و سایندگی مفرط نیز می تواند از طول عمر آن بکاهد. در برخی صنایع که از تسمه های مختلف و متعدد استفاده می کنند، فشار کمتری به تسمه ها وارد شده و از همین رو طول عمر آن ها بیشتر می شود.

نکته مهم دیگر اینکه تسمه در حرارت های بیش از حد زیاد نیز سریع تر خراب شده و از کار می افتد. از همین رو باید متناسب با نوع صنعت، بهترین تسمه شیاری انتخاب شود.

شناسایی پولی متناسب با تسمه نیز از دیگر عوامل موثر در طول عمر تسمه های شیاری صنعتی است. زیرا اگر این دو از لحاظ قطر و عرض باهم متناسب نباشند، تسمه کیفیت خود را از دست داده و سریعا نیاز به تعویض پیدا می کند.

روغن کاری قطعات موجب کاهش فشاری است که روی آن ها اعمال می شود. اما باید دقت کنید که حین روغن کاری، با تسمه ها تماسی نداشته باشد.

بهترین برندهای تولیدکننده تسمه های صنعتی شیاری

با توجه به تقاضای زیاد برای تسمه های شیاری صنعتی در سراسر جهان، برندهای متنوعی در این زمینه فعالیت داشته و اقدام به تولید این تسمه ها کرده اند.

از پیشروان تولیدکننده تسمه های شیاری صنعتی می توان به کشور چین اشاره کرد که برخی از تولیدات آن متعلق به خود کشور بوده و برخی تحت لیسانس هستند.

از معروف ترین و بهترین برندهای تسمه شیاری صنعتی می توان به برند اپتی بلت (Optibelt) از کشور آلمان، مگاداین (Megadyne) از ایتالیا و باندو (Bando) محصول ژاپن اشاره کرد.

نکاتی برای حفظ و نگهداری از تسمه های شیاری

برای نگهداری از تسمه های شیاری صنعتی چند نکته است که باید بدانید. زیرا اگر برای مدت طولانی بدون استفاده آن ها را نگه دارید ممکن است از کیفیتشان کاسته شود.

تسمه ها را از مواردی که در ادامه بیان می شود، دور نگه دارید تا کیفیت آن ها حفظ شود:

• تابش نور مستقیم خورشید
• مواد شیمیایی
• روغن و روان کننده ها
• حرارت بیش از حد

در صورتی که این نکات در نظر گرفته نشود، تسمه ها به زودی دچار ترک خوردگی و پارگی می شوند.

راهنمای انتخاب بهترین تسمه شیاری صنعتی

می دانیم که تسمه های شیاری تنوع بالایی دارند. از همین رو انتخاب بهترین آن ها برای مصارف مختلف ممکن است کمی چالش برانگیز باشد. بنابراین لازم است قبل و حین خرید آن ها چند نکته را در نطر داشته باشید.

• توجه به قطر تسمه ها: میزان کشش تسمه ها اغلب بر اساس قطر و جنس آن ها تعیین می شود. اگر تسمه با قطر مناسبی را انتخاب نکنید ممکن است از چرخه خارج شده و کل دستگاه را دچار آسیب کند.
• توجه به مقاومت تسمه در مقابل حرارت: اگر صنعت مورد نظر از لحاظ دما در شرایط ویژه ای قرار دارد لازم است که میزان مقاومت تسمه در مقابل حرارت را بسنجید تا مبادا اختلالی در سیستم ایجاد کند.
• توجه به سیم ها: توجه به سیم های داخلی و همچنین شکل ظاهری تسمه های شیاری حین خرید آن ها بسیار اهمیت دارد.
• انتخاب تسمه های مرغوب: هرچه تسمه های شیاری از مرغوبیت بیشتری برخوردار باشند، عمر طولانی تری داشته و خرابی کمتری را به بار می آورند.
• خرید از مراکز و برندهای معتبر: هرچه برند شناخته شده تر باشد، قابل اعتمادتر است. زیرا می دانیم که استانداردهای لازم را دارد. بنابراین مراکزی هم که برندهای شناخته شده ای را به فروش می رسانند، قابل اعتمادتر هستند.

قیمت تسمه های شیاری صنعتی چقدر است؟

به طور کلی نمی توان قیمت مشخصی برای تسمه های شیاری صنعتی در نظر گرفت. زیرا انواع مختلفی از آن ها وجود دارد که هر کدام بسته به ویژگی ها و کاربردهایی که دارند قیمت های مختلفی نیز دارند.

به علاوه برند تولیدکننده، تعداد شیارها، طول تسمه، نوع پروفیل، جنس تسمه و ... همگی از عواملی هستند که در تعیین قیمت تسمه ها موثرند.

به علاوه هزینه خرید قطعات صنعتی روز به روز در حال تغییر و نوسان است. از همین رو برای اطلاع از قیمت دقیق تسمه شیاری صنعتی می توانید با دنیای صنعت طاها تماس بگیرید و با ذکر مدل دقیق تسمه مورد نظر، از آخرین قیمت آن مطلع شوید.

کلام پایانی

تسمه ها در ظاهر شاید قطعات ساده ای به نظر برسند اما در حقیقت برای عملکرد یک دستگاه و صنعت عضوی مهم به شمار می آیند. به گونه ای که کوچک ترین اختلالی در آن ها می تواند کل یک سیستم یا دستگاه را از کار بیاندازد. بنابراین حین خرید حتما معیارهای خود را مشخص کنید تا بتوانید بهترین تسمه شیاری صنعتی را خریداری نموده و به صورت بهینه از آن استفاده کنید. در این راستا نیز می توانید از فروشگاه های معتبر که برندهای معروفی را می فروشند، کمک بگیرید.
