نحوه اندازهگیری تسمه صنعتی + راهنمای تعیین طول و سایز تسمه
در این مقاله با روشهای استاندارد اندازهگیری تسمه صنعتی، نحوه تشخیص سایز تسمه، محاسبه طول تسمه و نکات مهم هنگام خرید آشنا خواهید شد.
نحوه اندازهگیری تسمه صنعتی | راهنمای کامل تعیین سایز و طول تسمه
انتخاب تسمه صنعتی با ابعاد صحیح، یکی از مهمترین عوامل در عملکرد بهینه ماشینآلات و تجهیزات صنعتی است. اگر طول یا عرض تسمه بهدرستی اندازهگیری نشود، ممکن است با مشکلاتی مانند لغزش، کاهش راندمان انتقال قدرت، افزایش استهلاک پولیها و حتی پارگی زودهنگام تسمه مواجه شوید.
چرا اندازهگیری صحیح تسمه صنعتی اهمیت دارد؟
ابعاد تسمه مستقیماً بر عملکرد سیستم انتقال قدرت تأثیر میگذارد. اندازهگیری دقیق باعث میشود:
- انتقال قدرت با راندمان بالاتر انجام شود.
- از لغزش تسمه جلوگیری شود.
- عمر تسمه و پولی افزایش یابد.
- هزینههای تعمیر و نگهداری کاهش یابد.
- از توقف ناگهانی خطوط تولید جلوگیری شود.
مطالب مرتبط
روش اول: اندازهگیری از روی کد درجشده روی تسمه
اگر نوشتههای روی تسمه هنوز قابل خواندن باشند، سادهترین راه استفاده از همان کد است. این کد معمولاً شامل اطلاعات زیر است:
- نوع تسمه (A، B، C، SPA، SPB، 5M، 8M و ...)
- طول تسمه
- برند سازنده
- گاهی عرض یا تعداد دندانهها
برای مثال، کد SPA 1257 نشان میدهد تسمه از نوع SPA بوده و طول استاندارد آن 1257 میلیمتر است.
روش دوم: اندازهگیری تسمه باز شده
اگر تسمه از دستگاه جدا شده است:
- تسمه را روی سطح صاف قرار دهید.
- آن را بدون کشیدن بیش از حد صاف کنید.
- با متر نواری، طول محیط تسمه را اندازه بگیرید.
- عرض تسمه را با کولیس یا خطکش اندازهگیری کنید.
- در تسمههای تایم، تعداد دندانهها و گام دندانهها را نیز ثبت کنید.

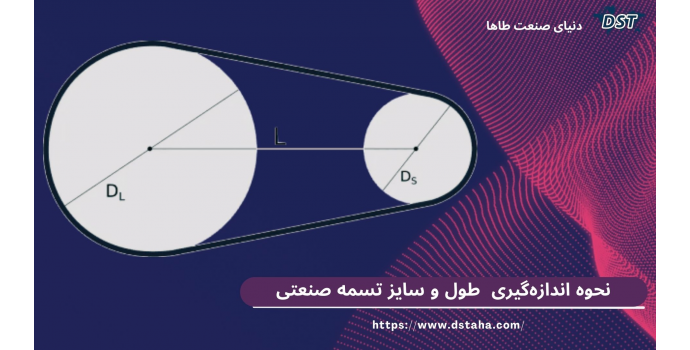

روش سوم: اندازهگیری روی دستگاه
اگر تسمه هنوز روی دستگاه نصب است:
- فاصله بین دو مرکز پولی را اندازه بگیرید.
- قطر پولی بزرگ و کوچک را مشخص کنید.
- با استفاده از فرمول محاسبه طول تسمه، اندازه تقریبی را به دست آورید.
فرمول رایج:
L = 2C + 1.57(D+d) + (D-d)² / 4C
که در آن:
- L = طول تسمه
- C = فاصله مرکز دو پولی
- D = قطر پولی بزرگ
- d = قطر پولی کوچک
اندازهگیری تسمه تایم صنعتی
در تسمههای تایم علاوه بر طول، سه مشخصه اهمیت دارد:
- تعداد دندانهها
- گام دندانه (Pitch)
- عرض تسمه
برای مثال:
HTD 8M-800-30
یعنی:
- گام دندانه 8 میلیمتر
- طول 800 میلیمتر
- عرض 30 میلیمتر
ابزارهای موردنیاز جهت اندازه گیری تسمه
- متر نواری
- کولیس
- خطکش فلزی
- گیج اندازهگیری تسمه (در صورت دسترسی)
- دفترچه مشخصات دستگاه
اشتباهات رایج هنگام اندازهگیری
- اندازهگیری تسمه در حالت کشیده
- استفاده از متر پارچهای غیر دقیق
- بیتوجهی به نوع مقطع تسمه
- اشتباه گرفتن طول داخلی و طول خارجی
- نادیده گرفتن تعداد دندانه در تسمههای تایم
چگونه از صحت اندازه تسمه مطمئن شویم؟
پیش از خرید، این اطلاعات را ثبت کنید:
- نوع تسمه
- طول
- عرض
- ضخامت یا مقطع
- برند قبلی
- مدل دستگاه
- توان موتور و دور موتور (در صورت نیاز)
در صورتی که کد تسمه پاک شده باشد، بهتر است ابعاد اندازهگیریشده را همراه با مدل دستگاه در اختیار فروشنده یا کارشناس فنی قرار دهید تا نزدیکترین سایز استاندارد انتخاب شود.
نکات مهم هنگام خرید تسمه صنعتی
- از برندهای معتبر و دارای استاندارد استفاده کنید.
- تسمه را متناسب با توان موتور و شرایط کاری انتخاب کنید.
- از نصب تسمه با کشش بیش از حد خودداری کنید.
- در صورت استفاده از چند تسمه بهصورت همزمان، همه آنها را با یک سایز و از یک سری تولید انتخاب کنید.
جمعبندی
اندازهگیری صحیح تسمه صنعتی، اولین گام برای انتخاب محصول مناسب و افزایش راندمان سیستم انتقال قدرت است. استفاده از کد درجشده روی تسمه، اندازهگیری مستقیم پس از باز کردن تسمه یا محاسبه ابعاد از روی پولیها، رایجترین روشهای تعیین سایز تسمه هستند. با رعایت این اصول میتوان از خرابی زودهنگام، کاهش راندمان و هزینههای اضافی جلوگیری کرد.
