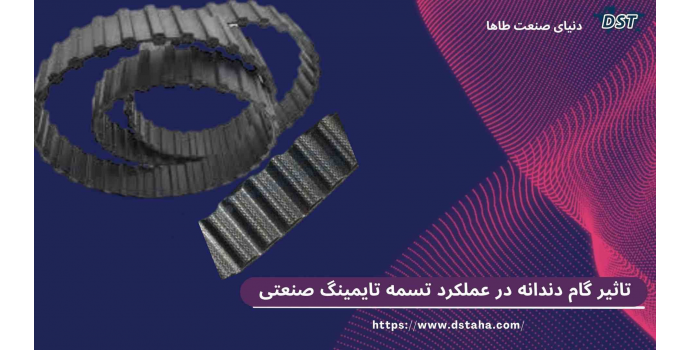

تاثیر گام دندانه در عملکرد تسمه تایمینگ صنعتی | راهنمای انتخاب Pitch تسمه

در اینجا به بررسی کامل تاثیر گام دندانه‌ها در عملکرد تسمه تایمینگ صنعتی، اهمیت انتخاب گام مناسب و نقش آن در افزایش طول عمر سیستم انتقال قدرت می‌پردازیم.

گام دندانه تسمه تایمینگ چیست؟

گام دندانه یا Pitch به فاصله بین مرکز دو دندانه متوالی در تسمه تایمینگ گفته می‌شود. این فاصله معمولاً بر حسب میلی‌متر اندازه‌گیری می‌شود و یکی از مهم‌ترین پارامترهای طراحی در سیستم‌های انتقال قدرت است.

برای عملکرد صحیح سیستم، گام دندانه تسمه باید دقیقاً با گام دندانه پولی یکسان باشد. اگر این هماهنگی وجود نداشته باشد، درگیری دندانه‌ها به درستی انجام نمی‌شود و مشکلاتی مانند لغزش تسمه، ایجاد لرزش، افزایش صدا و سایش سریع قطعات به وجود می‌آید.

به همین دلیل در زمان انتخاب تسمه تایمینگ صنعتی باید به گام دندانه‌ها توجه ویژه‌ای داشت تا سیستم انتقال قدرت با حداکثر راندمان کار کند.

اهمیت گام دندانه در عملکرد تسمه تایمینگ

گام دندانه یکی از عوامل کلیدی در تعیین عملکرد تسمه تایمینگ است. این پارامتر بر نحوه انتقال نیرو، دقت حرکت، سرعت عملکرد و حتی میزان استهلاک سیستم تاثیر می‌گذارد.

در واقع گام دندانه مشخص می‌کند که چه تعداد دندانه در یک فاصله مشخص قرار بگیرند و چگونه با پولی درگیر شوند. هرچه این طراحی دقیق‌تر و متناسب‌تر با شرایط کاری باشد، عملکرد سیستم بهتر خواهد بود.

انتخاب گام مناسب می‌تواند باعث افزایش راندمان سیستم، کاهش مصرف انرژی و افزایش طول عمر تسمه و پولی شود.

تاثیر گام دندانه بر انتقال قدرت

یکی از مهم‌ترین وظایف تسمه تایمینگ انتقال گشتاور و قدرت بین دو محور است. اندازه گام دندانه‌ها نقش مهمی در ظرفیت انتقال قدرت دارد.

تسمه‌هایی با گام بزرگ‌تر معمولاً دارای دندانه‌های بزرگ‌تر و مقاوم‌تر هستند و سطح تماس بیشتری با پولی دارند. این موضوع باعث می‌شود این تسمه‌ها توانایی انتقال گشتاورهای بالاتر را داشته باشند.

به همین دلیل در ماشین‌آلات سنگین صنعتی و سیستم‌هایی که بار مکانیکی بالایی دارند، معمولاً از تسمه‌هایی با گام بزرگ‌تر استفاده می‌شود. در مقابل، تسمه‌های با گام کوچک بیشتر در کاربردهایی با بار کمتر و نیاز به دقت بالا استفاده می‌شوند.

تاثیر گام دندانه بر دقت حرکت

یکی از مزایای اصلی تسمه تایمینگ نسبت به تسمه‌های معمولی، انتقال دقیق و همزمان حرکت است. این ویژگی در دستگاه‌هایی که نیاز به هماهنگی دقیق بین قطعات دارند اهمیت زیادی دارد.

گام دندانه در این دقت تاثیر قابل توجهی دارد. تسمه‌هایی با گام کوچک‌تر معمولاً تعداد دندانه‌های بیشتری درگیر با پولی دارند. این موضوع باعث می‌شود حرکت تسمه نرم‌تر و یکنواخت‌تر باشد و خطای حرکتی کاهش پیدا کند.

به همین دلیل در سیستم‌هایی مانند دستگاه‌های CNC، چاپگرهای صنعتی، ربات‌های صنعتی و تجهیزات اتوماسیون، از تسمه‌هایی با گام کوچک استفاده می‌شود.

تاثیر گام دندانه بر سرعت سیستم

سرعت عملکرد یکی از عوامل مهم در طراحی سیستم‌های صنعتی است. انتخاب گام مناسب می‌تواند تاثیر زیادی بر عملکرد سیستم در سرعت‌های مختلف داشته باشد.

تسمه‌هایی با گام کوچک‌تر معمولاً در سرعت‌های بالا عملکرد بهتری دارند. دلیل این موضوع این است که درگیری دندانه‌ها با پولی به صورت تدریجی انجام می‌شود و ضربه کمتری به سیستم وارد می‌شود.

در مقابل، تسمه‌های با گام بزرگ بیشتر برای سیستم‌هایی مناسب هستند که در آن‌ها گشتاور بالا و سرعت متوسط مورد نیاز است.

تاثیر گام دندانه بر طول عمر تسمه تایمینگ

یکی از اهداف مهم در نگهداری ماشین‌آلات صنعتی، افزایش طول عمر قطعات و کاهش هزینه‌های تعمیر و نگهداری است. انتخاب صحیح گام دندانه می‌تواند تاثیر زیادی بر عمر مفید تسمه تایمینگ داشته باشد.

اگر گام تسمه متناسب با شرایط کاری انتخاب شود، نیرو به صورت یکنواخت بین دندانه‌ها توزیع می‌شود. این توزیع مناسب باعث کاهش تنش و جلوگیری از سایش زودهنگام تسمه می‌شود.

در مقابل، انتخاب گام نامناسب می‌تواند باعث افزایش فشار روی دندانه‌ها شده و احتمال پارگی یا آسیب دیدگی تسمه را افزایش دهد.

تاثیر گام دندانه بر صدا و لرزش سیستم

در بسیاری از خطوط تولید صنعتی، کاهش صدا و لرزش اهمیت زیادی دارد. عملکرد نرم سیستم نه تنها باعث افزایش راحتی محیط کار می‌شود بلکه از آسیب دیدن سایر قطعات نیز جلوگیری می‌کند.

گام دندانه می‌تواند بر میزان صدا و لرزش تاثیر بگذارد. تسمه‌هایی با گام کوچک‌تر معمولاً صدای کمتری تولید می‌کنند زیرا تماس دندانه‌ها با پولی به صورت نرم‌تر انجام می‌شود.

در مقابل، تسمه‌هایی با گام بزرگ‌تر ممکن است در سرعت‌های بالا صدای بیشتری ایجاد کنند.

انواع گام‌های رایج در تسمه تایمینگ صنعتی

در صنعت، تسمه‌های تایمینگ با گام‌های مختلفی تولید می‌شوند که هرکدام برای کاربردهای خاصی طراحی شده‌اند. برخی از گام‌های رایج عبارتند از:

گام‌های کوچک: مناسب برای سیستم‌های دقیق و سرعت بالا مانند دستگاه‌های CNC و پرینترهای صنعتی.

گام‌های متوسط: مناسب برای بسیاری از ماشین‌آلات صنعتی و خطوط تولید.

گام‌های بزرگ: مناسب برای انتقال قدرت بالا در ماشین‌آلات سنگین.

نکات مهم در انتخاب گام مناسب تسمه تایمینگ

برای انتخاب گام مناسب باید چند عامل مهم در نظر گرفته شود. توان و گشتاور مورد نیاز سیستم، سرعت حرکت، قطر پولی‌ها و شرایط محیطی از جمله این عوامل هستند.

همچنین استفاده از کاتالوگ‌های فنی تولیدکنندگان تسمه تایمینگ می‌تواند به انتخاب دقیق‌تر کمک کند. در بسیاری از موارد، مشورت با متخصصان فنی نیز می‌تواند از بروز مشکلات در آینده جلوگیری کند.

جمع‌بندی

گام دندانه یکی از مهم‌ترین مشخصات فنی تسمه تایمینگ صنعتی است که تاثیر مستقیمی بر عملکرد سیستم انتقال قدرت دارد. این پارامتر بر میزان انتقال نیرو، دقت حرکت، سرعت عملکرد، صدا و طول عمر تسمه تاثیر می‌گذارد.

انتخاب صحیح گام دندانه می‌تواند باعث افزایش راندمان ماشین‌آلات، کاهش هزینه‌های نگهداری و بهبود عملکرد سیستم‌های صنعتی شود. بنابراین در زمان انتخاب تسمه تایمینگ صنعتی، بررسی دقیق گام دندانه و تطابق آن با شرایط کاری اهمیت بسیار زیادی دارد.

سوالات متداول

۱. تفاوت اصلی بین گام‌های کوچک و بزرگ در تسمه‌های تایمینگ چیست؟

گام‌های کوچک (مانند ۲ میلی‌متر یا ۳ میلی‌متر) برای سیستم‌هایی با نیاز به دقت بسیار بالا (مانند رباتیک و CNC) و سرعت زیاد مناسب هستند. در مقابل، گام‌های بزرگتر برای انتقال گشتاور و قدرت بالا در ماشین‌آلات سنگین طراحی شده‌اند و مقاومت بیشتری در برابر کشش دارند.

۲. آیا تغییر گام تسمه بدون تغییر پولی (Pulley) امکان‌پذیر است؟

خیر؛ گام دندانه تسمه (Pitch) باید دقیقاً با گام دندانه‌های پولی هماهنگ باشد. استفاده از تسمه‌ای با گام متفاوت روی پولی قبلی باعث پرش دندانه (Skipping)، صدای زیاد و تخریب سریع دندانه‌های هر دو قطعه می‌شود.

۳. چگونه می‌توان گام مناسب را برای یک سیستم صنعتی انتخاب کرد؟

انتخاب گام بستگی به سه فاکتور اصلی دارد: میزان گشتاور مورد نیاز، سرعت عملیاتی سیستم و میزان دقت موقعیت‌یابی. برای سیستم‌های دقیق باید به سراغ گام‌های کوچک و برای سیستم‌های قدرتمند باید گام‌های بزرگتر را انتخاب کرد.

۴. چرا انتخاب گام نامناسب باعث کاهش طول عمر تسمه می‌شود؟

اگر گام برای بارگذاری (Load) سیستم خیلی کوچک باشد، دندانه‌ها تحت فشار بیش از حد دچار فرسایش می‌شوند. اگر گام خیلی بزرگ باشد، ممکن است در سرعت‌های بالا باعث لرزش یا عدم دقت شود. هر دو حالت منجر به استهلاک زودرس و توقف ناگهانی دستگاه می‌شود.

۵. تاثیر گام دندانه بر میزان صدای دستگاه چیست؟

به طور کلی، در سرعت‌های بالا، تسمه‌هایی با گام کوچک‌تر و تعداد دندانه‌های بیشتر، عملکرد نرم‌تر و صدای کمتری نسبت به تسمه‌های با گام بزرگ تولید می‌کنند، زیرا تماس بین دندانه و پولی یکنواخت‌تر است.
